2011年01月24日

アンテナ受信のボーダーライン

アンテナでの受信環境というのは様々で、同じ町内でも住環境によってはNGとなるケースがあります。

下記の例は弊社でお取り扱いさせていただいた案件で、アンテナ施工の指標となる基準値をクリアした例(実際にアンテナ工事を行なった案件)と、基準値をクリアすることが出来なかった例(有線式でのTV視聴をお薦めした案件)です。

下記のグラフは左側が東京タワー、右側が対象となる該当地までの地形断面図を表しており、東京タワーの送信アンテナ設置位置が270mの高さであることを念頭に御覧ください。


アンテナでの受信が弊社規定数値をクリアした例の地形断面図

←左側:東京タワー            右側:該当地→

グラフ上では途中に地形的な障害がありますが、実測値は安定受信を供給できる数値を示しています。MER(Modulation Error Ratio)の数値は25dB以上で、受信レベルは低くブースターは必須という状態です。

この場合は「良質な電波を捉えることが出来ている」が、受信レベル自体は低いので、ブースターで純粋培養(増幅)させることにより安定受信できる数値に底上げする必要があります。ちなみに弊社ではMER22db以上確保できることを指標としています。22を割りこむとBER(Bit Error Rate)値が急激に悪化します。

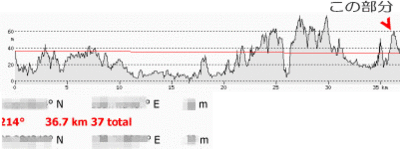

アンテナでの受信が不可だった例の地形断面図

一方隣接した地区内で実際にアンテナでの受信がNGだったグラフをみると、一見大差無いようにも見受けられますが、右側矢印「この部分」の隆起した地形が障害となりアンテナでの受信に弊害をもたらす結果となりました。

この場合はMERの数値も上下を繰り返し安定せず、BERのエラー率も多く見られました。

アンテナを設置する場合、年間を通して安定受信できることが前提になります。
全体的に受信できるレベルに達しているものの、特定チャンネルだけ基準値に満たず、どうやっても改善されない・・・或いは改善のマージンがない場合は「=安定受信を提供できない」ので、アンテナ建立を辞退させて頂くこともあります。

弊社では複数の車両が各地区ごとに日々稼働していますので、共通の基準値や情報の共有から作業クオリティのさらなる改善の糸口が見つかります。

スカイツリーに電波塔が移行すればまた地デジを取り巻く環境が変わってきますので、うかうかしていられませんね。



神奈川の地デジアンテナ 地デジマスター
ラベル:MER BER
posted by 地デジマスター at 15:36| 神奈川 ☁| Comment(0) | TrackBack(0) | 地デジ | このブログの読者になる | 更新情報をチェックする

2011年01月20日

「アナログから地デジ」移行期間の対応とBS再編について

前回のつづきになりますが、

本年7月24日のアナログ放送終了までの移行期間に対する各放送局(具体的にはNHKと民放各社)の見解に相違があり、最終的にどのような形に落ち着くのか判断が待たれていましたが、NHK側の意向が発表になったようです。

▼日本民間放送連盟(民放連)
⇒ 終了直前まで通常放送を継続(上下字幕スーパーあり)

▼NHK
⇒ 現在の上下字幕スーパーに加え通常放送画面上にもテロップ
 (※画面9分の1の面積で、文言は未定)

通常放送画面にかぶせるカタチで「アナログ放送終了」のテロップが流れるわけで、テレビ視聴に支障をきたすのは避けられませんが、一時は『通常放送なしのアナログ停波告知のみ』や『通常放送は行うが画面全体に告知がかぶさる』ことも検討されたことを考えると、民放連の見解に譲歩した苦渋の決断だったに違いありません。


NHKといえは今後のBS放送についても気になるところです。

現在NHKの衛星放送は、
「BS1」「BS2」「BShi」のデジタル3チャンネルと、
「BS1」「BS2]のアナログ2チャンネル(デジタルのサイマル放送)
が放送されていますが、

BSアナログは地上アナログ放送と同時に本年7月24日に終了になります。

BSデジタル「BS1」「BS2」「BShi」の3チャンネルは本年3月31日で終了となり、4月1日から「BS1」と「BSプレミアム」の2つのチャンネル(共にハイビジョン放送)になります。

※総務省発表データ参照


◎BS1は
ニュースとスポーツ中心の放送


◎BSプレミアムは
教養と娯楽(ドラマ)が中心の構成

など、デジタル化に向けた再編がなされるようです。
※地デジ難視聴対策の衛星再送は継続して行われます。




NHK-BSデジタル放送について   地デジマスター
ラベル:BS再編
posted by 地デジマスター at 12:08| 神奈川 ☀| Comment(0) | TrackBack(0) | 地デジ | このブログの読者になる | 更新情報をチェックする

2011年01月05日

本年もよろしくお願い致します。

いよいよ地デジにとって過渡期となる2011年が始動しました。
地デジマスターも気合を入れ直し勇往邁進いたす所存です。
本年もよろしくお願い申し上げます。


私事ではありますが、
弊社ウェブサイト「地デジマスター」に正月早々尋常ではないアクセスがあり、何事か!とびっくりして調べてみると、yahoo!JAPANのトップページ(通称ヤフトピ)に、『地デジマスターBlog』が紹介されていました。
http://backnumber.dailynews.yahoo.co.jp/?m=3989178&e=digital_tv

10月12日にアップした記事に対するアンサーとして、
「移行期間は設けず、7月24日正午までアナログ放送(民放各局)は通常放送を提供する方針を固めた」
との内容の関連記事として” 「7月24日アナログ放送終了」はホント? ”へのリンクを貼っていただきました。

記事によると、ギリギリまで通常放送を提供し続ける決定は「日本民間放送連盟」による判断とのことですので、当然NHKは含まれていません。

そうなると、本年7月いっぴからアナログテレビ上では、

NHK → アナログ放送終了の告知のみ
民放各局 → 通常放送継続


という摩訶不思議な状態になる可能性が出てきました。

さて、どうなるやら。



ちなみに、
ユニークアクセス(重複を除くアクセス数)が一日に2万を超えたのはさすがに初めてでした。
yahoo恐るべし・・・。



2011年もよろしくお願い致します。    地デジマスター
posted by 地デジマスター at 01:58| 神奈川 ☀| Comment(0) | TrackBack(0) | 地デジ | このブログの読者になる | 更新情報をチェックする

2011年01月01日

明けましておめでとうございます。

posted by 地デジマスター at 00:51| 神奈川 ☀| Comment(0) | TrackBack(0) | 地デジ | このブログの読者になる | 更新情報をチェックする
×
